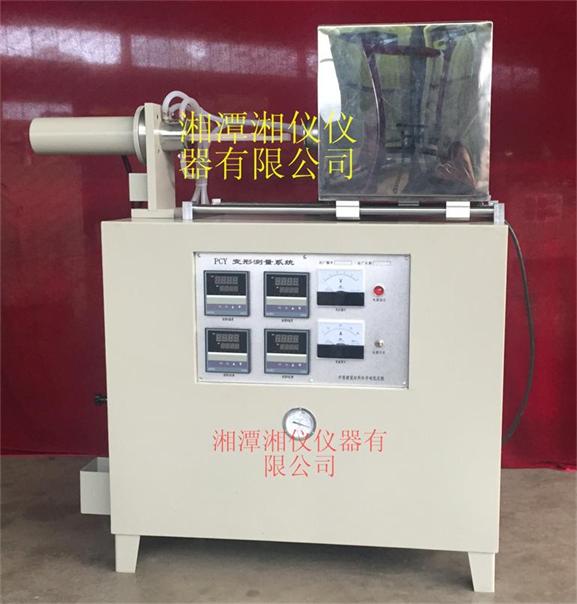

PCY-F復合材料熱膨脹系數、涂層殘余應力綜合測試儀（相對法）

          （中國建筑材料科學研究總院專利,湘潭湘儀儀器有限公司生產）
中國建筑材料科學研究總院包教授專利：通過本儀器能測試出復合材料的基體、涂層、復合樣品的膨脹系數，殘余應力。
1、制備樣品A（基體，不含涂層）和 樣品B（含涂層，復合樣品）
利用精密測量工具，如光學顯微鏡，分別測量試樣B上涂層的橫截面積Ac和基體的橫截面積As。（需實驗前輸入）。在相同的實驗環境下，同時獲取樣品A（基體）的熱膨脹系數和樣品B（復合體）的熱膨脹系數；利用樣品A和樣品B的熱膨脹系數結果計算涂層的熱膨脹系數
2、測試出兩個膨脹系數，計算出涂層膨脹系數，共三個膨脹系數：

：樣品A（基體）的熱膨脹系數， ：樣品B（復合體）的熱膨脹系數，目標物體的涂層的熱膨脹系數。
3、軟件做出判別：
如果 〉 ， 則殘余應力為壓應力，否則為拉應力 ,計算到涂層的殘余應力值MPa。

主要技術指標：
1、最高爐溫：1200℃，1400℃，1700℃由客戶自選。
2、升溫速度：0～30度/分可調，電腦程序控溫。

3、計算機自動計算基體、涂層、復合樣品的膨脹系數，殘余應力。
4、試樣可真空與氣氛保護 。
5、膨脹值測量范圍：±5mm。
6、測量膨脹值分辨率：0.1um，自動校正量程。
7、試樣范圍（2-～10）×（2～10）×(50～100mm),方形/圓形均可。

8、系統測量誤差：±0.1%。
9、電源電壓：220V±10﹪，4KW。
10、儀器配有標準計算機接口，可與通用計算機相聯，所有試驗操作均計算機界面完成。
