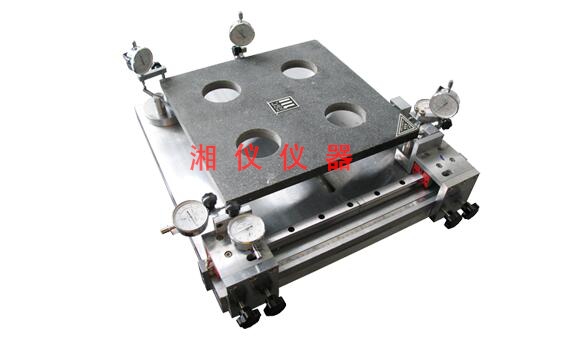

TZY陶瓷平整度、直角度、邊直度綜合測定儀

一、概述:
      TZY型陶瓷磚綜合測定儀是用于測定各種墻面磚、地面磚尺寸及形狀特性之儀器，其所測參數包括面磚的邊直度、直角度、平整度等幾項指標。測定時，只需一次放置被測試件，便能迅速、準確地測出以上六項指標數據。
   本產品符合：陶瓷磚標準,GB/T3810.2-2016《陶瓷磚－尺寸和表面質量的檢驗》的要求。它是陶瓷磚生產廠家和質量檢測部門理想的檢測儀器。

二、主要技術參數:
1、測量精度:± 0.01
2、測量范圍:
                      40～600×600
                      40～800×800
                      40～1000×1000（單位:mm）
3、標準板客戶選購（選購件）
4、根據用戶要求可選用數顯表。
三、原理及結構:
     本儀器由支承平板、可移動的左支座和右支座組成一個直角坐標系。在平板上有三個等高支承銷與陶瓷面磚類似外形和具有理想尺寸的標準板進行探測，并將儀表值調整至適當位置，并記下該示值。然后，以被測陶瓷面磚取代標準板，在不移動測量點的情況下，分別測出六項指標參數。左、右支座及中心測量支座可在平板上作平行移動，組成不同位置的空間座標，以適應不同規格尺寸陶瓷面磚的測定。

陶瓷磚檢測用標準板（選購）

規格特點：

   1000×1000、800×800、600×600、300×600、500×500、400×400、300×300、200×200、300×200、300×152、250×250、152×152、240×60（mm）
可按客戶要求訂制各種規格。

上述標準板精度優于0.1mm，有計量檢定證書
